¿Qué tipos de cilindros de simple efecto existen?

Como proveedor de cilindros de simple efecto, he tenido el privilegio de presenciar las diversas aplicaciones y características únicas de estos componentes hidráulicos esenciales. En este blog, profundizaré en los distintos tipos de cilindros de simple efecto, explorando sus características, aplicaciones y ventajas.

¿Qué es un cilindro de simple efecto?

Antes de profundizar en los tipos, comprendamos brevemente qué es un cilindro de simple efecto. ACilindro de simple efectoEs un dispositivo hidráulico que genera fuerza en una sola dirección. Utiliza presión hidráulica para extender el vástago del pistón, mientras que la retracción generalmente se logra mediante fuerzas externas como la gravedad, resortes o medios mecánicos. Esta simplicidad de diseño hace que los cilindros de simple efecto sean rentables y fiables para muchas aplicaciones.

Tipos de cilindros de simple efecto

Resorte - Cilindros de simple efecto con retorno

Los cilindros de simple efecto con retorno por resorte son uno de los tipos más comunes. En estos cilindros, se utiliza un resorte para retraer el vástago del pistón cuando se libera la presión hidráulica. El resorte está precargado y almacenado dentro de la carcasa del cilindro. Cuando se bombea fluido hidráulico al cilindro, supera la fuerza del resorte y extiende el vástago del pistón. Una vez que se elimina la presión, la fuerza del resorte empuja el vástago del pistón a su posición original.

Estos cilindros se utilizan ampliamente en aplicaciones donde se requiere un retorno rápido y automático del pistón. Por ejemplo, en algunas maquinarias agrícolas, como las empacadoras de heno, se utilizan cilindros de simple efecto con retorno por resorte para accionar el mecanismo de formación de pacas. Cuando se aplica la presión hidráulica, el cilindro se extiende para comprimir el heno y cuando se libera la presión, el resorte retrae el cilindro, permitiendo que se forme la siguiente paca.

La ventaja de los cilindros de simple efecto con retorno por resorte es su simplicidad y confiabilidad. No requieren un complejo circuito hidráulico para su retracción, lo que reduce el coste general y los requisitos de mantenimiento. Sin embargo, la fuerza del resorte limita la velocidad de retracción y la carga máxima que se puede retraer.

Gravedad: cilindros de simple efecto con retorno

Gravedad: los cilindros de simple efecto con retorno dependen de la fuerza de la gravedad para retraer el vástago del pistón. Estos cilindros normalmente se instalan en orientación vertical o casi vertical. Cuando se aplica presión hidráulica, el vástago del pistón se extiende hacia arriba contra la fuerza de gravedad. Una vez que se elimina la presión, la gravedad empuja el vástago del pistón hacia su posición original.

Los cilindros de simple efecto con retorno por gravedad se utilizan comúnmente en aplicaciones como mesas elevadoras y camiones volquete. En una mesa elevadora, el cilindro se extiende para elevar la plataforma y cuando se libera la presión hidráulica, el peso de la plataforma y su carga hacen que el cilindro se retraiga. En los camiones volquete, el cilindro se utiliza para levantar la plataforma del camión para su descarga, y la gravedad devuelve la plataforma a su posición normal.

La principal ventaja de los cilindros de simple efecto con retorno por gravedad es que no requieren componentes mecánicos adicionales como resortes para la retracción. Esto los hace más duraderos y menos propensos a fallas mecánicas. Sin embargo, su uso se limita a aplicaciones en las que la gravedad puede utilizarse eficazmente para la retracción.

Ram - Cilindros de simple efecto

Los cilindros de simple efecto tipo ariete, también conocidos como cilindros de émbolo, tienen un diseño simple. Consisten en un pistón de simple efecto que tiene la forma de un ariete o un émbolo. La presión hidráulica actúa directamente sobre la gran superficie del ariete, provocando que se extienda. La retracción generalmente se logra mediante medios externos como la gravedad o la fuerza mecánica.

Los cilindros de simple efecto tipo ariete se utilizan a menudo en aplicaciones donde se requiere una gran cantidad de fuerza en una sola dirección. Por ejemplo, en las prensas hidráulicas, los cilindros tipo ariete se utilizan para aplicar alta presión en el conformado, estampado y otros procesos de fabricación de metales. También se utilizan en algunos equipos de construcción de alta resistencia, como martinetes, donde se necesita una gran fuerza de impacto.

La ventaja de los cilindros de simple efecto tipo ariete es su capacidad para generar fuerzas elevadas debido a la gran superficie del ariete. También tienen un diseño relativamente simple y son fáciles de mantener. Sin embargo, generalmente son más grandes y pesados ​​que otros tipos de cilindros de simple efecto, lo que puede limitar su uso en algunas aplicaciones con limitaciones de espacio.

Cilindros telescópicos de simple efecto

Los cilindros telescópicos de simple efecto están diseñados para proporcionar una carrera larga en un espacio relativamente compacto. Consisten en múltiples cilindros o etapas anidados que se extienden y retraen de forma telescópica. Cuando se aplica presión hidráulica, la etapa más grande se extiende primero, seguida por las etapas más pequeñas en secuencia. La retracción generalmente se logra mediante medios externos como la gravedad o un enlace mecánico.

Los cilindros telescópicos de simple efecto se usan comúnmente en aplicaciones como remolques de volteo, plataformas de trabajo aéreas y algunos tipos de grúas. En un remolque volquete, el cilindro telescópico se utiliza para levantar la plataforma del remolque y descargar la carga. La capacidad de proporcionar una carrera larga en un diseño compacto hace que estos cilindros sean ideales para aplicaciones donde el espacio es limitado.

La ventaja de los cilindros telescópicos de simple efecto es su capacidad de carrera larga en un paquete pequeño. Sin embargo, su diseño es más complejo en comparación con otros tipos de cilindros de simple efecto, lo que puede aumentar el costo y los requisitos de mantenimiento.

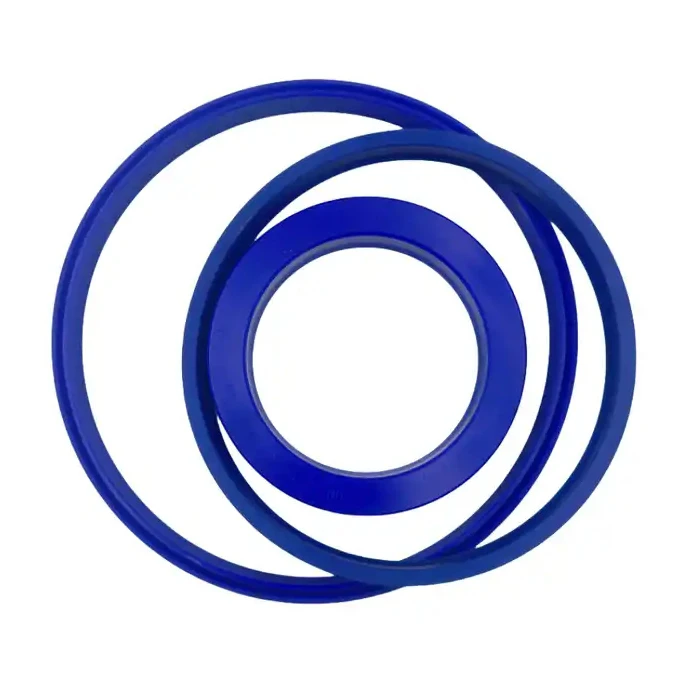

Sellos en cilindros de simple efecto

El rendimiento de los cilindros de simple efecto depende en gran medida de la calidad de sus sellos.Sellos de cilindro hidráulico de simple efectoJuegan un papel crucial en la prevención de fugas de fluido hidráulico y en el mantenimiento de la eficiencia del cilindro. Existen diferentes tipos de sellos que se utilizan en cilindros de simple efecto, como juntas tóricas, sellos de labio y sellos de pistón.

Las juntas tóricas son sellos simples y ampliamente utilizados. Están hechos de materiales elastoméricos y están diseñados para encajar en una ranura de la carcasa del cilindro o del pistón. Las juntas tóricas proporcionan un sello confiable contra fugas de fluido en condiciones normales de funcionamiento. Los sellos de labio, por otro lado, tienen un labio flexible que presiona contra la pared del cilindro o el vástago del pistón para evitar fugas. A menudo se utilizan en aplicaciones donde se necesita un sello dinámico, como cuando el vástago del pistón se está moviendo.

Los sellos de pistón están diseñados específicamente para sellar el espacio entre el pistón y la pared del cilindro. Son fundamentales para mantener la presión dentro del cilindro y garantizar el funcionamiento adecuado del cilindro. Los sellos de alta calidad son esenciales para el rendimiento y la confiabilidad a largo plazo de los cilindros de simple efecto.

Cilindros hidráulicos pequeños de simple efecto

Además de los cilindros de simple efecto de tamaño estándar, también existenCilindros hidráulicos pequeños de simple efecto. Estos cilindros están diseñados para aplicaciones donde el espacio es limitado o donde se requiere una cantidad de fuerza relativamente pequeña. Los pequeños cilindros de simple efecto se utilizan comúnmente en robótica, equipos médicos y algunos tipos de maquinaria de precisión.

A pesar de su pequeño tamaño, estos cilindros aún pueden proporcionar un rendimiento confiable. A menudo están diseñados con componentes de alta precisión para garantizar un funcionamiento preciso. El uso de pequeños cilindros de simple efecto puede ayudar a reducir el tamaño y el peso total del equipo, haciéndolo más compacto y eficiente.

Conclusión

En conclusión, los cilindros de simple efecto vienen en una variedad de tipos, cada uno con sus propias características y aplicaciones únicas. Ya sea que necesite un cilindro de retorno por resorte para una aplicación de retorno rápido, un cilindro de retorno por gravedad para una tarea de elevación vertical, un cilindro tipo ariete para aplicaciones de alta fuerza, un cilindro telescópico para un requisito de carrera larga o un cilindro pequeño para una aplicación con espacio limitado, existe un cilindro de simple efecto que puede satisfacer sus necesidades.

Como proveedor de cilindros de simple efecto, entiendo la importancia de ofrecer productos de alta calidad y un excelente servicio al cliente. Si está en el mercado de cilindros de simple efecto, le recomiendo que se comunique conmigo para obtener más información y analizar sus requisitos específicos. Podemos trabajar juntos para encontrar la mejor solución para su aplicación.
